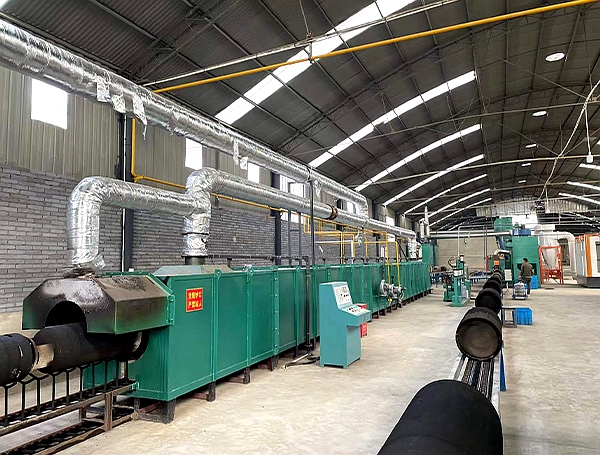

DB-YFL-A钢瓶焚烧炉(大炉体，链条输送，炉体长20m)

概述与用途：

    本焚烧炉采用燃烧方式，使高温火焰卷绕于钢瓶表面上，从而达到焚烧的目的。设备主要由炉体、钢瓶输送机构、供气系统、温控电控系统及自吸烟筒等组成。其中，炉体为本设备的主体。为了方便运输，炉体分8节并用角钢法兰组装。中段设有燃烧枪2把，残气枪1把，残液枪1把，及测温点3只，备用孔1只；前段为钢瓶预热区；后段为钢瓶降温区。炉体两头设有自吸烟筒2只合并而成，用以排除燃烧后的废气及微量粉尘。炉体四周采用耐火材料砌筑而成。下部设有输送链及钢瓶架，以使钢瓶能在炉内缓慢的向前运动。

    炉体下部设有用以传送钢瓶的输送链，链子上设有用以托住钢瓶的钢支架，整个链条由电磁调速摆线针轮减速机带动，以使钢瓶根据需要以不同的速度向前运动。

    全部温控及电控都集中在操纵台上，而燃烧器的复位开关       则都设在各自的燃烧器箱体上。炉体上共设有3只热电偶测温点，通过琴键开关可循环进行测温，正常时应测定炉子中部的顶点温度点，当顶点温度超过设定温度时，发出声音报警信号，以便及时采取相应的措施来调节炉温。

    本设备能有效的将钢瓶表面的漆膜烧成炭或灰，很容易清除表面的剩余油漆，从而为抛丸清理和再次油漆创造良好的条件，设备可同时焚烧不同规格的钢瓶且炉体长度可根据用户需求配置。

  本设备采用20万大卡燃烧枪，耗能少、效率高、自控系统安全可靠。

  本设备带有温度自动控制和记录功能，还有遇到卡瓶运行中的链条自动停机功能，保护了链条的损坏。

主要技术参数 :

    1．生产效率（以YSP—15计）      180只/h左右

    2．减速机型号                    XWED64-253-4KW

    3．转速                          0.336-1.68 r/min

    4、总热功率                      216~465kw

    5、炉腔内温度                 ≤650℃

    6、炉体尺寸（单节）         2500*1200*1500mm

    7，变频器型号                       LSFE550-4-3PH-4
