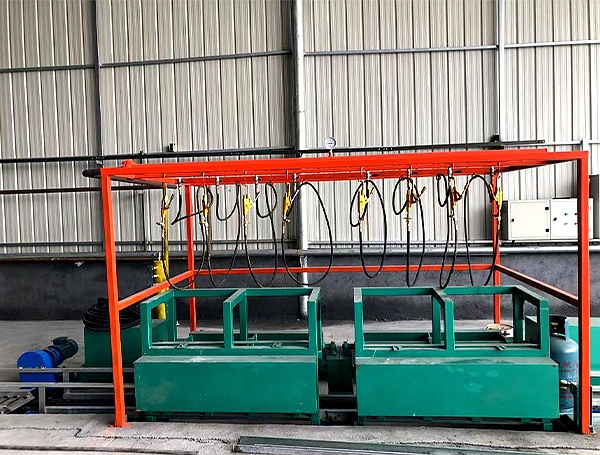

抽残自动翻转架（四工位分2组）

概述与用途

本设备主要由翻转架、翻转装置、外部框架及电器控制系统等组成。各装置主要作用如下：

（1）翻转架：通过气缸作用将钢瓶压紧及松开。

（2）翻转装置：由步进电机带动减速器，使翻转架旋转，将钢瓶旋转至合适角度，进行抽残。

（3）外部框架：安放抽残枪及管路。

（4）电气控制系统：自动控制设备操作，调整翻转架翻转角度及速度等。

主要技术参数：

  (1）适用气瓶范围：YSP-15

（2）电机型号：130步进电机  24N.m

（3）减速机传动速比：i=23

（4）气源压力：0.6～0.8MPa

（6）工作效率：100～120只/小时（1组）
