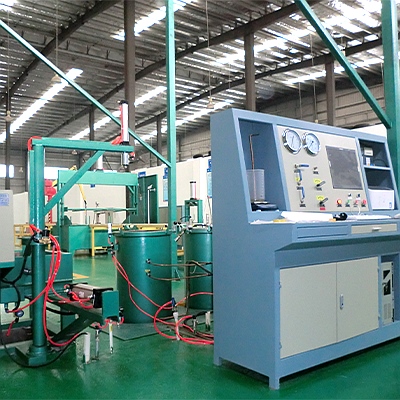

DB-WWS-2型气瓶外测法水压试验装置 (双管路两水套）

本设备是严格按新标准GB/T 13004-2016 《无缝气瓶定期检验与评定》和GB/T9251-2011《气瓶水压试验方法》结合实际工况条件进行设计、制造、试验的试验台，主要用于对无缝气瓶进行水压试验，考核其极限气瓶在压力下的残变与形变形式，采用计算机控制并记录、采集、打印试验数据。

5. 设备采用特制操作柜，配备两台电/气动泵，安装有双系统管路，一套禁油水压试验系统和一套不禁油水压试验系统，可对无缝气瓶实现禁油水压试验和不禁油水压试验。

6. 设备系统配有兼容接口，可外接扫码设备，即可手工录入，也可进行扫码录入。

 设备主要技术参数：

1.水套数：                     2水套

2.水套型腔规格：               φ360mm

3.水压试验压力：               22.5MPa

   4.配用电/气动试压泵各1台

            电动试压泵型号：2D-SY-40/25

            气动试压泵型号：AT80

5.试压泵上限工作压力：         25 MPa

6. 称重方式：  无线吊秤数据自动录入电脑

7.压力传感器：                量程0～50MPa±0.5%FS

8.配用电子天平：              量程0～2000g /0.1g

9.水套密封方式：              帐套式密封

10.工作气源压力：              0.6～0.8MPa

11.工作电源：                 AC220-380V/50HZ

设备主要系统配置及介绍：

    主机      1台

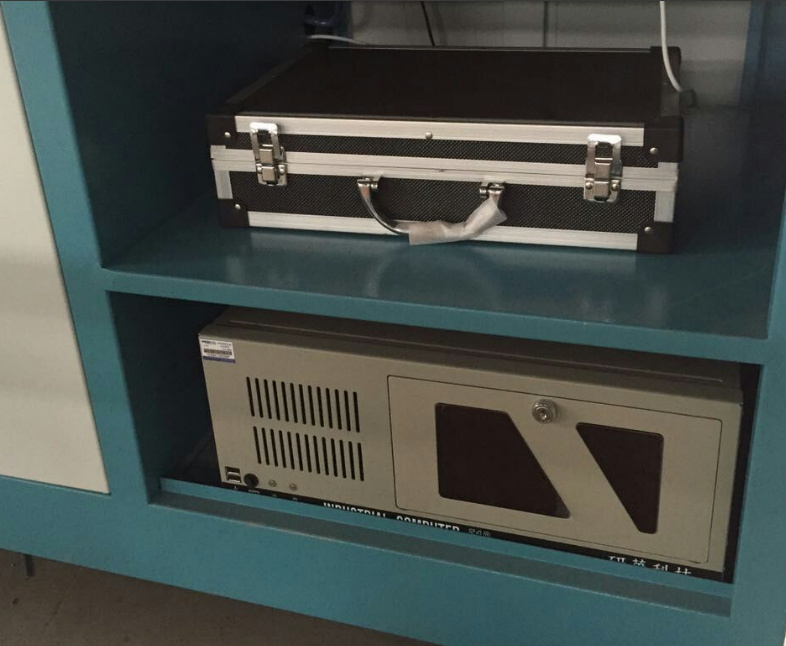

电脑采用工控机，工控机控制对气瓶进行空瓶称重、注水、满瓶称重、水压试验等整套操作试验，通过试验，自动测出气瓶的容积残余变形率，以保证气瓶的安全使用。

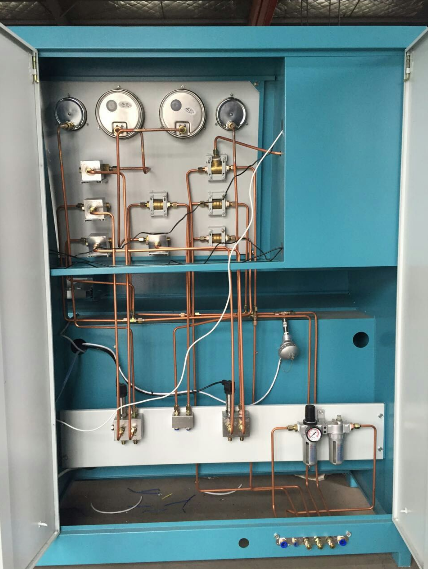

系统管路      2套

双管路设计，一路禁油（主要用于氧气瓶检验），一路非禁油，用于其他无缝瓶的检验。

试压泵       2台

选用一台电动试压泵和一台气动试压泵，由于检验氧气瓶需要禁油，本套水压机配置两台泵组，气动试压泵专门用于氧气瓶打压

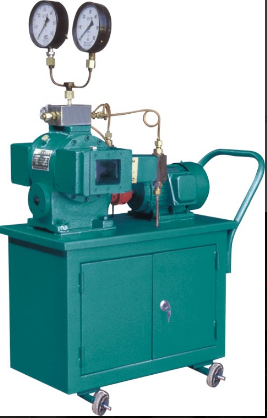

电动试压泵

气动试压泵

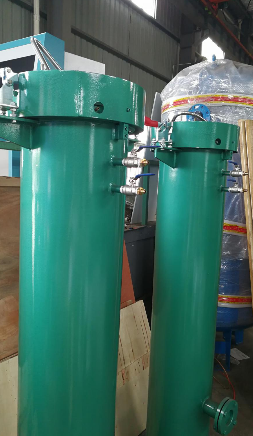

水套及水套盖             2套

    先将气瓶与水套盖连接，然后用吊车连同水套盖的气瓶放入水套，账套密封，再进行水压实验，通过检验水套内水量的变化测试出气瓶的残余变形率。每只水套设置有防爆泄压口（埋设在地坑中），即使在实验过程中，气瓶爆裂，也能有效的保证设备和人员的安全。

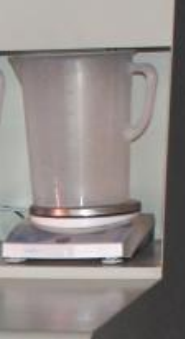

电子天平       1台

用于测量水压实验过程中水套中的水量的变化。

 量程0～2000g /0.1g

快速接头        2套

    用于气瓶和水套盖及打压管路的快速连接，操作方便快捷

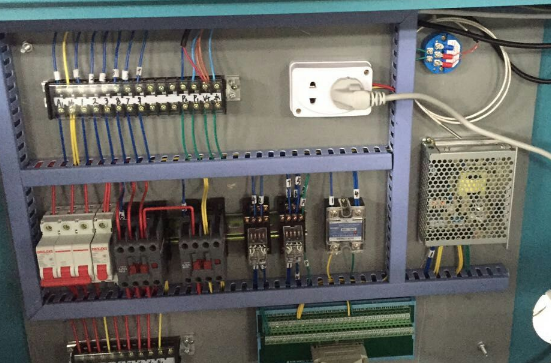

  电路系统（水压机台面下方）

 由于水压机水路较多，为了安全放漏电，电路系统要单独装配，其中包括数据采集等设备

  大屏幕液晶显示屏       1台

    实验数据，气瓶参数以及各系统状态在屏幕上均有显示，打压泄压过程显示压力曲线

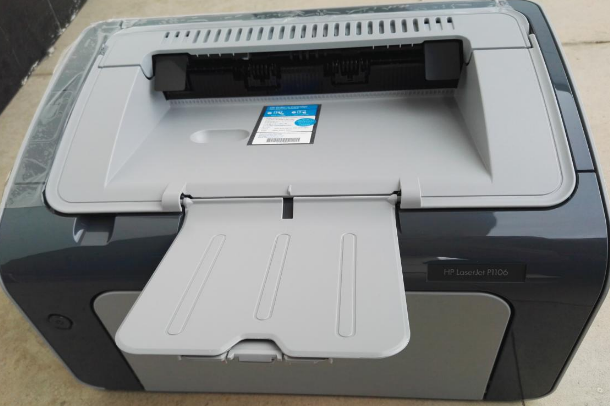

  惠普打印机        1台

用于打印试验报告
