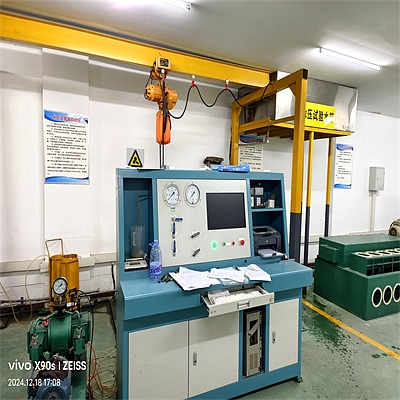

DB-HWS-1全电脑外测法气瓶水压试验机
◇概述与用途：
本装置采用称重法对气瓶进行外测法水压检测。该设备主要由硬件和软件两大部分组成。其中硬件系统主要配置有：不锈钢主控机柜、不锈钢试验水套、水套盖、快速接头、主机控制台、高压泵、高压进口球阀、压力和温度传感器、电器控制系统、气路控制系统、液压管阀系统、工控机、显示器、称重系统、气瓶空中输送线等组成。
本设备上位机采用国际知名品牌工控机；下位机采用国际知名品牌PLC 模拟量模块，通讯电缆、系统软件试验过程由电脑控制，试验时电脑实时显示时间—压力曲线，且实时测量每个水套的试验水温、试验用水温度和试验环境温度。最终受试瓶的容积、试验压力、变形量、残余变形量、残余变形率均由电脑自动计算保存。
本装置严格按照GB/T9251-2022《气瓶水压试验方法》和CGA C–1《压缩气体气瓶的水压试验方法》的相关要求研制，采用计算机先进控制技术，试验精度高、数据处理全面、稳定性好、操作简捷方便同时极大提高了水压试验效率。
◇主要技术参数：
1、配置：水压机及配套设备组件、不锈钢水套、控制台、电脑及检测软件、彩色打印机、各种检测接头、各种附件；
2、电脑与设备控制台一体化，操作方便；
3、最大工作压力：69MPa；
4、空气供气压力：0.4~0.8MPa；
5、供气流量：300L/min；
6、气瓶检测范围：直径≤320mm, 长度≤850mm；
7、电子压力表，量程70MPa；
8、精密压力表精度0.25级；
9、压力传感器精度：0.25级
10、电子天平精度：0.1g；
11、执行标准：GB/T9251-2022
