DB-TWS型气瓶外测法水压试验装置

1、 概述

本装置采用称重法对气瓶进行外测法水压检验。该装置在进行水压试验的同时，通过高精度电子天平从气瓶外侧测量其容积上限变形量和残余变形量，然后获取残余变形率。本装置严格按照GB/T9251-1997《气瓶水压试验方法》和CGA C–1《压缩气体气瓶的水压试验方法》的相关要求研制，采用计算机先进控制技术，具备精度高、稳定性好、操作简捷方便等优点。由于配置了计算机及软件系统，操作效率明显提高。

2.试验方法

（一）气瓶外测法试验装置简图及流程图，见图1、图2。

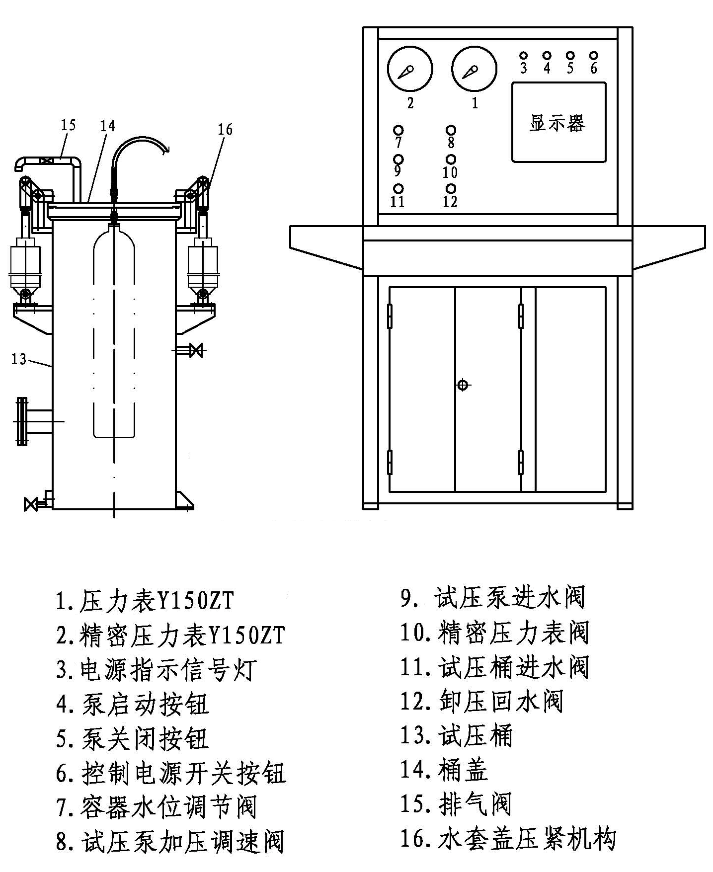

图1. 气瓶外测法试验装置简图

图2.气瓶外测法试验装置流程图

（二）、试验软件界面

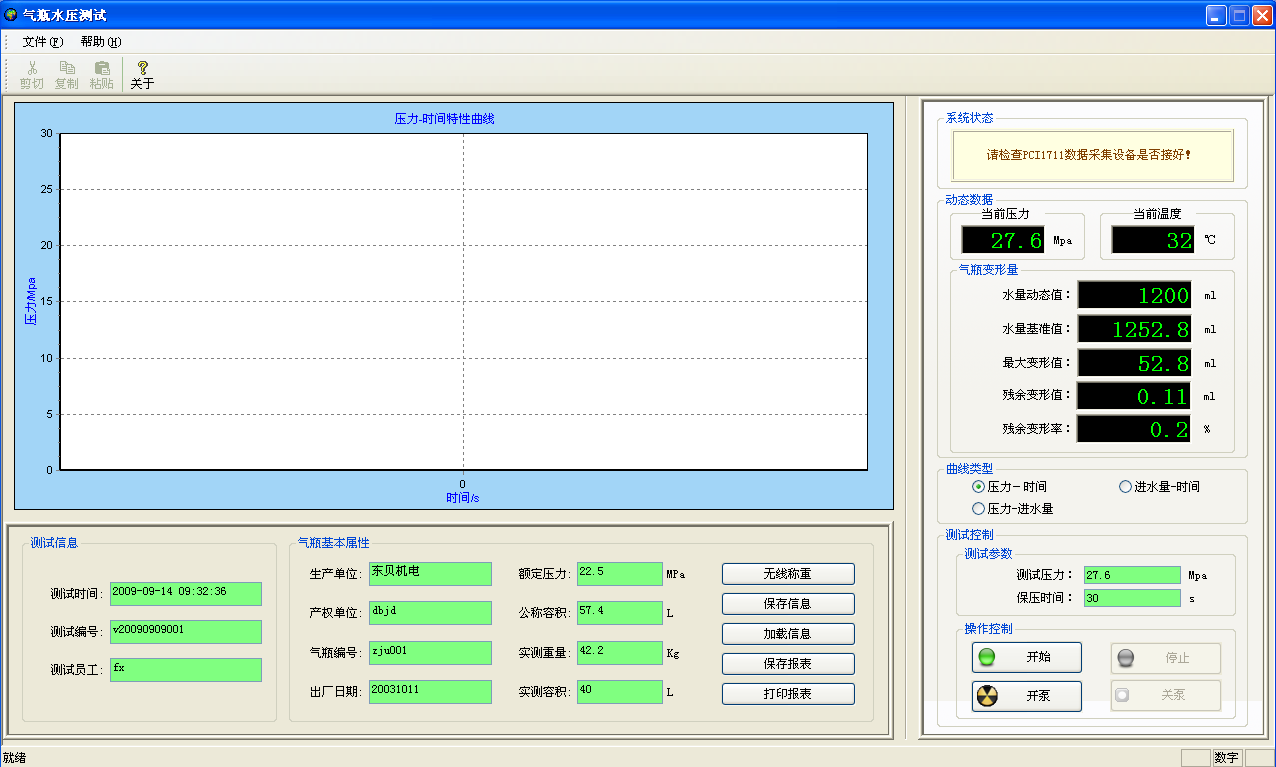

图3. 外测法试验软件主界面

测试软件主要由五大部分构成：测试数据显示区、测试信息录入区、气瓶信息录入区、系统状态提示区和测试功能控制区。测试数据显示区以图形化来显示当前的动态测试数据；测试信息录入区包括当前测试时间、该次测试编号、测试员工姓名等信息；气瓶信息录入区可输入气瓶的生产单位、产权单位、气瓶编号、气瓶出厂日期、气瓶额定工作压力、气瓶公称容积、气瓶重量和气瓶实际容积等信息。通过点击该区域内“无线称重”按钮，可以自动测试气瓶的重量和实际容积。此外，用户可将录入的气瓶信息通过点击“保存信息”按钮保存，并通过点击“加载信息”按钮自动加载前期保存的气瓶信息；状体提示区主要显示当前的测试状态和系统信息，方便用户实时了解测试系统的当前状态和一些故障信息，便于用户与我们进行沟通；测试控制区域显示了当前测试过程中的温度、压力、量杯水量情况、测试过程中的气瓶变形值以及测试完成后的气瓶残余变形值和残余变形率。用户可在该区域内设定测试的压力及气瓶保压时间，也可选择要显示的曲线类型，如“压力-时间曲线”、“进水量-时间曲线”、“压力-进水量时间曲线”等，根据该选择，

测试软件主要由五大部分构成：测试数据显示区、测试信息录入区、气瓶信息录入区、系统状态提示区和测试功能控制区。测试数据显示区以图形化来显示当前的动态测试数据；测试信息录入区包括当前测试时间、该次测试编号、测试员工姓名等信息；气瓶信息录入区可输入气瓶的生产单位、产权单位、气瓶编号、气瓶出厂日期、气瓶额定工作压力、气瓶公称容积、气瓶重量和气瓶实际容积等信息。通过点击该区域内“无线称重”按钮，可以自动测试气瓶的重量和实际容积。此外，用户可将录入的气瓶信息通过点击“保存信息”按钮保存，并通过点击“加载信息”按钮自动加载前期保存的气瓶信息；状体提示区主要显示当前的测试状态和系统信息，方便用户实时了解测试系统的当前状态和一些故障信息，便于用户与我们进行沟通；测试控制区域显示了当前测试过程中的温度、压力、量杯水量情况、测试过程中的气瓶变形值以及测试完成后的气瓶残余变形值和残余变形率。用户可在该区域内设定测试的压力及气瓶保压时间，也可选择要显示的曲线类型，如“压力-时间曲线”、“进水量-时间曲线”、“压力-进水量时间曲线”等，根据该选择，测试数据显示区会有相应的改变。

1）硬件系统有试验水套、水套盖、快速接头、控制台、液压泵、控制阀、压力和温度传感器、电器控制系统、气路控制系统、管路系统、计算机（i5处理器）、显示器等组成。

2）软件系统可在Windows2000/2003/XP操作系统平台下运行，能快速准确地读取试验信息（压力、温度等）。

3）试验过程由电脑控制，试验时电脑实时显示时间-压力曲线，然后受试瓶的容积、试验压力、变形量、残余变形率均由电脑自动计算后打印出报告，报告格式与山东省金质特种设备检验管理系统相匹配。配置计算机身及软件系统。

4）主要技术参数：

①水套规格（2只/台）：φ480×2000mm,

②压力传感器量程：0～70MPa

③电子天平：0～2000g，称重精度：0.1g

④试验压力：≤35MPa
