产品详情
本机采用了高效冷却器，使得整机温度低、效率高，可适当延长润滑油、O形圈、气阀弹簧的寿命。在满足买方工艺参数的条件下，结构更加先进、合理、节能。膜片破裂报警结构先进、合理、可靠，膜片安装时无方向性，便于更换。整个设备的零部件集中在一个撬装底盘上，便于运输、安装和管理。特别适合于压缩、输送容积流量大、排气压力高、纯洁度高、要求无泄漏的介质。
配置
1 配不锈钢吸气口过滤器，其主要作用为阻挡气源到吸气口之间管路上的焊渣，运行一年后可拆除。
2 配膜片破裂报警停机功能：当膜片破裂时，控制系统报警停机。
3配排气压力高报警停机功能：当排气压力高于设定值时，控制系统报警停机。
4配防爆操作柱，防爆等级：dIIBT4，操作柱上有压缩机启停按钮、指示灯和急停按钮
5现场仪表
5.1油压表均为耐振压力表，气压表均为不锈钢压力表.
5.2压力控制器、压力变送器、等现场控制仪表均为防爆型，防爆等级ExdIIBT4.
电控及电气
1 仪表控制柜为非防爆型,放置在非防爆区.
2 现场控制仪表都连接到接线盒，以接线端子作为交接点。
一、工艺条件
1. 压缩气体： 天然气
2. 主要性能参数：
容积流量 10Nm3/h
进气压力 0.3-0.6MPa（G）
排气压力 20.0MPa（G）
进气温度 ≤35℃
二、压缩机技术参数
1. 压缩机型号：GV95－10/4-200

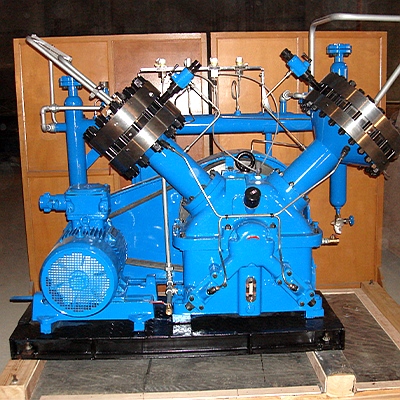

2. 压缩机型式：V型、两膜头、两级压缩、水冷
3. 压缩机主要技术参数
3.1 正常吸气压力：0.3-0.6MPa（G）
3.2 吸气温度：≤35℃
3.3 排气压力：20.0MPa.（G）
3.4 排气温度：≤140℃ （≤45℃冷却后）
3.5 容积流量： 5Nm3/h
3.6 曲轴转速： 400 r/min
3.7 顶点轴功率： 4.0Kw
3.8 润滑方式：飞溅润滑.
3.9润滑油牌号：L-HM46 抗磨液压油
3.10 冷却水（温度：≤32℃，冷却水压力为0.2～0.4MPa；冷却水消耗量：≤0.6t/h，冷却水应符合一般工业用水要求.）
4. 机组
4.1 机组净重：1.0t ；顶点单件重量：0.2t；起吊高度：＞0.5 m；机组四周应留足够的维修空间（1.0m）。
4.2 外形尺寸：1450X900X15450 mm（长X宽X高）
4.3 噪声声压级：实测75dB(A) 规定为≤85dB(A)
4.4 噪声声功率级（LWA）： 实测89dB(A) 标准规定为≤96dB(A)
4.5 振动烈度：实测18.0㎜/s 标准规定为≤28.0㎜/s
5. 电机的主要技术参数:
型 号 YB2-132S-4
型 式 隔爆型、三相、异步
转 速 1480 r/min
额定功率 5.5KW
额定电压 380V
防爆等级 DⅡBT4
防护等级 IP54
绝缘等级 F级
频 率 50Hz
